1

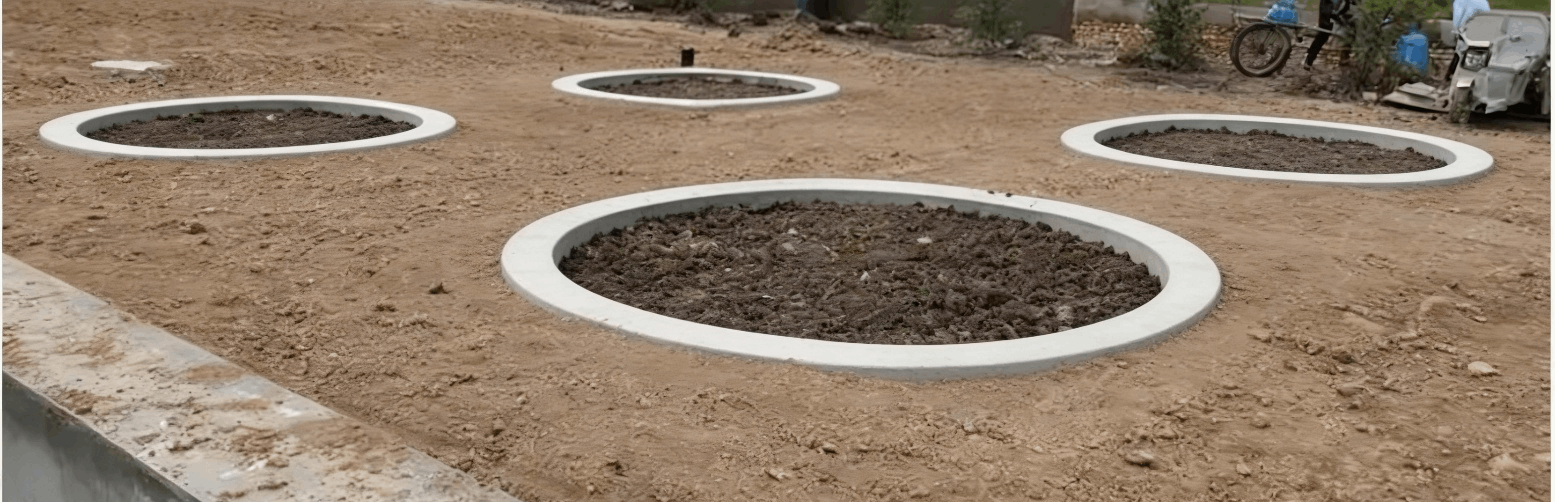

蒸渗仪罐体（土柱）

蒸发面积4㎡（φ2257mm，圆形），高度3m

材质：碳钢，外面涂刷2层防锈漆

法兰：宽度50mm，厚度10mm

回填土，底部装填0.3m深度反滤层

罐体侧壁预留有传感器安装孔及密封盖板

罐体上口地表周边安装不锈钢防水挡圈

2

HWM45T高精度称重测量系统

称重方式：高精度直接称重

测量范围：0-45吨

蒸发测量精度：±0.1mm水深

蒸散分辨率：0.01mm水深

输出信号：RS-485

称重采样速率：1秒

液晶显示屏：6位有效显示数字

3

WLK100渗漏测量及水位控制测量系统

测量参数：入渗量，潜水蒸发量

测量范围：0-100kg

渗漏量/潜水蒸发量精度：优于0.01mm水深

分辨率：优于0.001mm水深

称重采样速率：1秒

液晶显示屏，6位有效显示数字

水位控制原理：连续恒水位控制，无测量盲区

水位控制范围：0-2m，可任意调节，控制精度：±2mm

5

SM103土壤水分温度电导率传感器

土壤水分测量范围：0～100% 测量精度：±2%

土壤温度测量范围：-40℃~+70℃，精度：±1.5°C

土壤电导率测量范围：0-12dS/m，精度：±2%

一体化设计，同时测量土壤水分、温度、电导率三个参数。

6

地下室自动排水装置

5米扬程，自动控制将集水排出

8

QY1000M数据采集系统

支持SDI-12和RS485通讯协议，通道数量：1-16个，可扩充

内部4MB存储，服务器端可存储3年；

通信接口：USB或RS232或RS485

支持4G无线传输

支持HTTP/MQTT等多种网络传输协议

9

系统软件

支持数据解析、数据在线计算、数据分析

支持数据图表、表格等多种数据格式，远程查询历史数据；

支持站点地图位置显示；

支持远程查看设备运行状态，修改参数；

支持设备数据异常报警；云服务器终身免费使用；

自研软件，无需购买其他配件即可使用

10

数据处理平台

21寸液晶显示器，内置系统软件，可实时显示测量数据

11

供电系统

12V60AH不间断电源系统，保证市电断电后持续工作8小时以上。
